高壓開關柜測溫技術

高壓開關柜測溫點

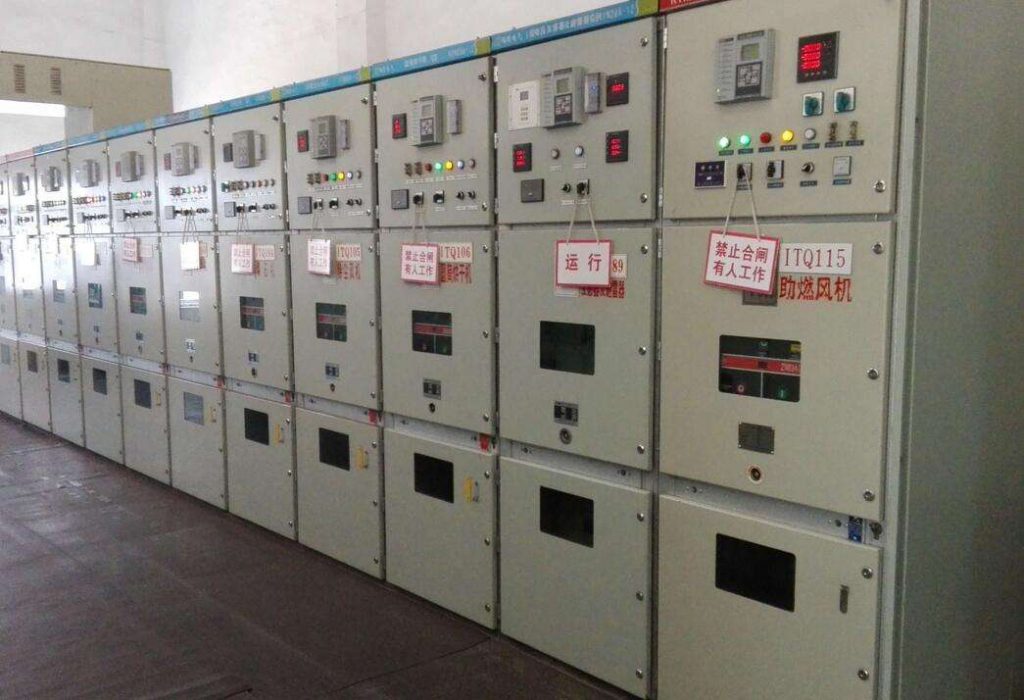

高壓開關柜是變電站、電廠的重要電氣設備之一，開關柜中設置有斷路器、隔離開關等元件，還有總線所在的母排。由于安裝不良或者結構老化等原因，斷路器與總線連接點的接觸電阻過大發熱，如果發熱情況不能及時檢測并處理，將會燒毀總線導致停電事故。高壓開關柜內部的各種觸頭、母線排、電纜接頭及電氣設備的連接頭很容易出現接觸不良、插接偏心不正常等情況。這將導致接觸電阻過大，在大電流下該處發熱嚴重，其結果是接頭溫度異常，加劇接觸面氧化，使得接觸電阻進一步增大，形成惡性循環，發展到一定階段后，則會造成嚴重故障，破壞供電的安全可靠，這是高壓開關柜的主要故障形式。因此對接觸頭進行實時溫度監測，及時發現開關柜內的發熱點，實現故障的早期預測與報警對于保障生命財產安全極為重要。

高低壓柜測溫有哪幾種方式

高壓開關柜一般有三種測溫方式，分別是蠟片測溫法、光纖測溫法和紅外熱成像儀測溫法。

高壓開關柜接點蠟片測溫法的安裝方式和缺點

將特殊的蠟片置于開關柜內，根據蠟片變色或者融化程度推測高壓開關柜接點溫度，由于開關柜內有裸露高壓且開關柜全封閉運行，所以只能定期關閉開關柜，然后打開柜門觀察蠟片，這種測溫方式非常不及時而且不準確。

高壓開關柜無線測溫裝置的缺點 紅外測溫儀的使用方法和缺點

紅外熱像儀是安裝在開關柜的外面，隔著開關柜的柜門測量，所測得的溫度與開關柜內的接點溫度有較大的誤差?，F有技術中的高壓開關柜測溫方式無法及時、準確地測量開關柜內的接點溫度。由于無線測溫與紅外測溫技術均采用電子式傳感器作為現場傳感單元，現場傳感器帶電，容易受到強磁場與高壓的影響，且長期工作容易老化，給設備帶來安全隱患。

在高壓柜的光纖測溫技術光纖測溫安裝方式

采用光纖探頭耦接高壓開關柜內的連接頭以獲取相應的溫度信息并存儲于光信號中，并采用光信號采集模組對所述光信號進行光電轉換并從中采樣出溫度信息，在上述光纖測溫主機中還集成了顯示模塊以詳細顯示獲取的各溫度信息以對該些溫度進行監控。將光纖測量應用到測量高壓開關柜，能抗電
磁干擾、腐蝕、雷擊，且能在惡劣環境下工作，且將顯示模塊集成在測溫主機中使得所述測溫主機可以獨立運行而不依賴外部顯示設備。
