GIS開關柜進線柜母聯柜隔離柜PT柜出線柜光纖測溫

由于GIS具有完全密封、工作電流大、體積較小等特點，設備內部散熱性能不佳。一旦出現接觸不良等狀況，會導致觸頭過熱，進而引發設備故障，對電網運行造成不良影響。因此有必要對GIS運行中的內部溫度進行分析評估，實現對GIS內部的溫度監測，提前判斷GIS內部是否有觸頭接觸不良等異常狀況，為電網的安全平穩運行提供有效的保障。

對于GIS內部接頭的異常發熱故障，其中母線接頭為固定連接，其故障主要為安裝不到位，或是震動造成的松動，導致通電電阻增大過熱；開關和刀閘接頭一般為插接式觸頭，當電氣動作不到位或絕緣欄桿動作異常造成公觸頭、母觸頭接觸間隙超出安全裕度值，造成觸頭處的溫度值出現異常。另外，大部分的異常放電均發生在盆式絕緣子和支撐絕緣子接頭處，而局部放電帶來的危害之一為熱效應，加速絕緣熱劣化。接頭的故障發熱或過載發熱一般不容易發覺，但是一旦發生故障，將嚴重影響電網的安全。

光纖測溫系統對導體外殼熱點位置和接頭連接位置共6個位置的溫度進行實時監測，首先對每個熱點的溫度信號的采集：根據光纖溫度傳感器的特點，導體壁的6個溫度熱點可以使用6支光纖溫度傳感器進行采集，其中盆支撐絕緣子左側兩個測點采用點式光纖測溫傳感器，外殼溫度測量采用熒光光纖光纖測溫傳感器。

光纖探頭前后，GIS內部電場受光線材料影響較小，氣體絕緣中最大場強值無明顯差異，認為光纖直接測溫的方式對電場分布無不利影響，從電場的角度考慮，認為直接測溫方式可行。

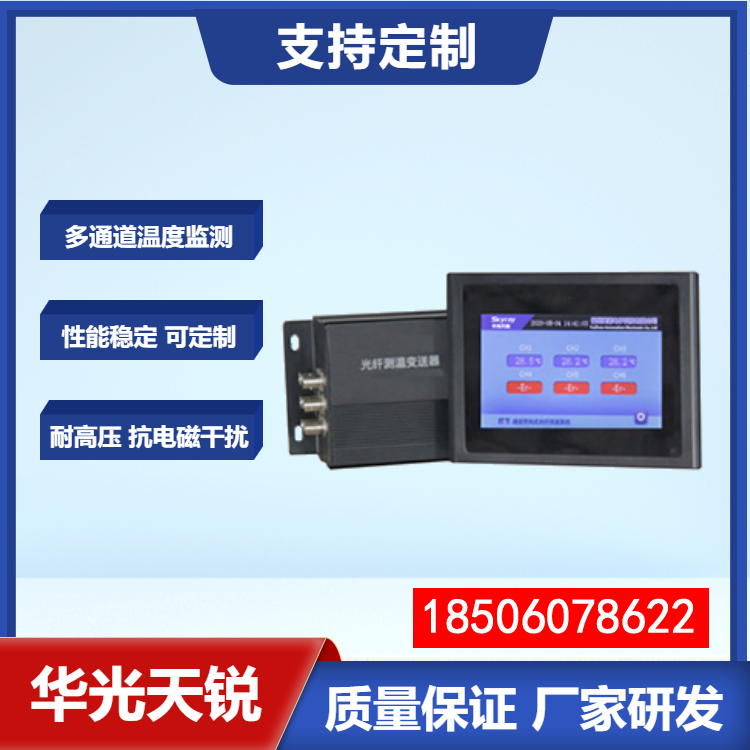

設計實現的光纖測溫系統，主要技術指標如下：

（1）測溫點個數：8個；（

2）測溫范圍：-40~200℃；（

3）測溫精度：≤±1℃；（

4）溫度分辨率：0.1℃；（



在保證氣密性的前提下，直接測溫具有準確性高、數據直觀等優點。根據GIS內部運行電場分布特性和接頭熱點確定安裝和走線路徑，可保證測溫系統運行安全可靠。裝置設計根據國網公司企業標準《變電設備光纖溫度在線監測裝置技術規范》等相關標準規范進行，在變電站智能化實際應用中具備較好前景。目前本裝置已通過第三方監測實驗。
